JavaFX: dessiner #

La toile (Canvas) #

1. La classe Canvas spécifie une région 2D où on peut dessiner

2. La région a une largeur et une hauteur

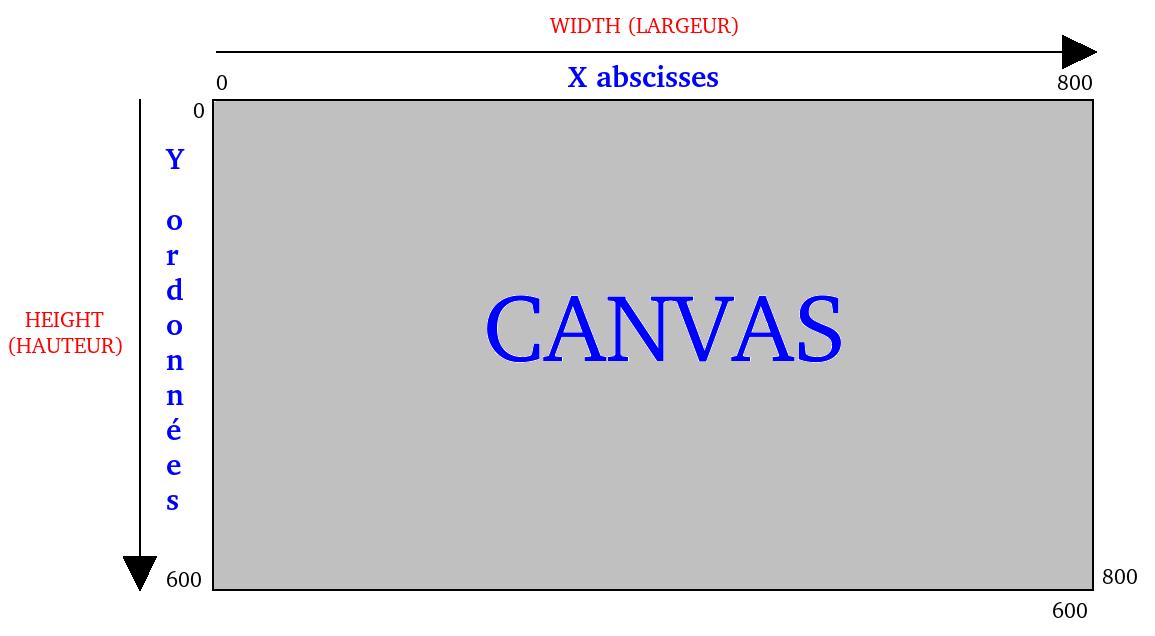

3. important: le (0,0) est dans le coin haut gauche



4. En Java:

   Canvas laToile = new Canvas(800,600);


Le pinceau (GraphicsContext ou gc) #

1. Le gros du travail se fait avec le GraphicsContext

   GraphicsContext gc = laToile.getGraphicsContext2D();


2. On peut spécifier la mise en forme:

   gc.setFill(Color.rgb(122,233,39));

   gc.setStroke(Color.RED);

   gc.setLineWidth(3);


   • fill est la couleur de fond (remplissage)
   • stroke est la couleur du contour (trait)

3. On peut dessiner avec des primitives:

   gc.fillRectangle(coinHautGaucheX, coinHautGaucheY, largeur, hauteur);

   gc.strokeRectangle(coinHautGaucheX, coinHautGaucheY, largeur, hauteur);


4. Et plein d’autre chose https://docs.oracle.com/javase/8/javafx/api/javafx/scene/canvas/GraphicsContext.html, p.ex:

   • drawImage pour les images bitmap
   • appendSVGPath pour les images vectorielles
   • clip pour afficher seulement une sous-région
   • translate, scale, rotate et transform pour appliquer des transformations
   • applyEffect pour appliquer des filtres (couleur, flou, etc.)

Sauvegarder/restaurer le gc #

1. Il est utile de changer temporairement la mise en forme:

   gc.save();

   gc.setFill(Color.BLUE);
   gc.setLineWidth(10);

   gc.restore();


   • après restore, le gc revient à la mise en forme d’avant le save

Il faut rafraîchir la toile manuellement #

1. Pour rafraîchir, on vide une portion de la toile et on redessine

   gc.clearRect(cointHautGaucheX, coinHautGaucheY, largeur, hauteur);


2. Typiquement, on vide toute la toile:

   gc.clearRect(0, 0, getWidth(), getHeight());


Mais le Canvas est de taille fixe #

1. C’est pour ça qu’on va se définir un contrôle CanvasPartie
