Tutoriel 4: analyse #

Comparer le comportement de dep03 et dep04 #

dep03	dep04
$ sh gradlew dep03	$ sh gradlew dep04

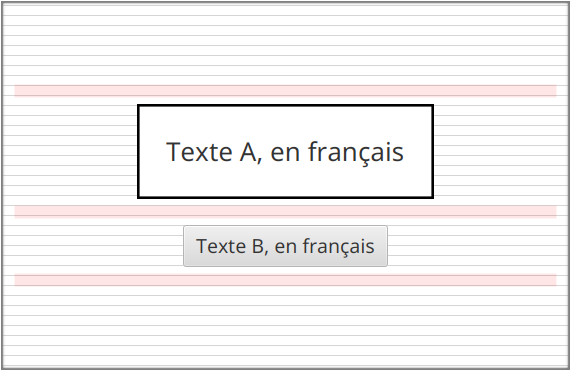

Affiche une vue simple, avec mise en forme de base	Navigation entre deux vues Afficher un modèle en mode texte

Comparer les graphes de tâches de dep03 et dep04 #

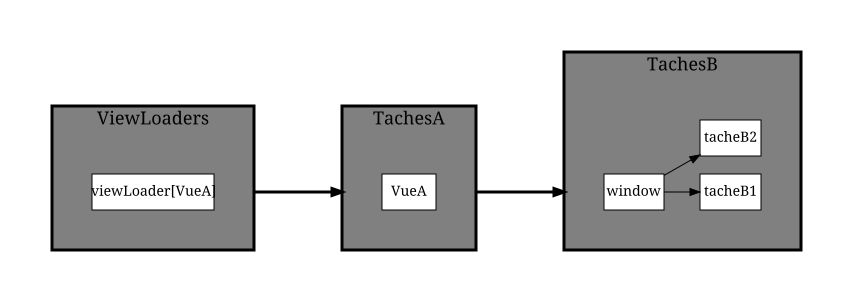

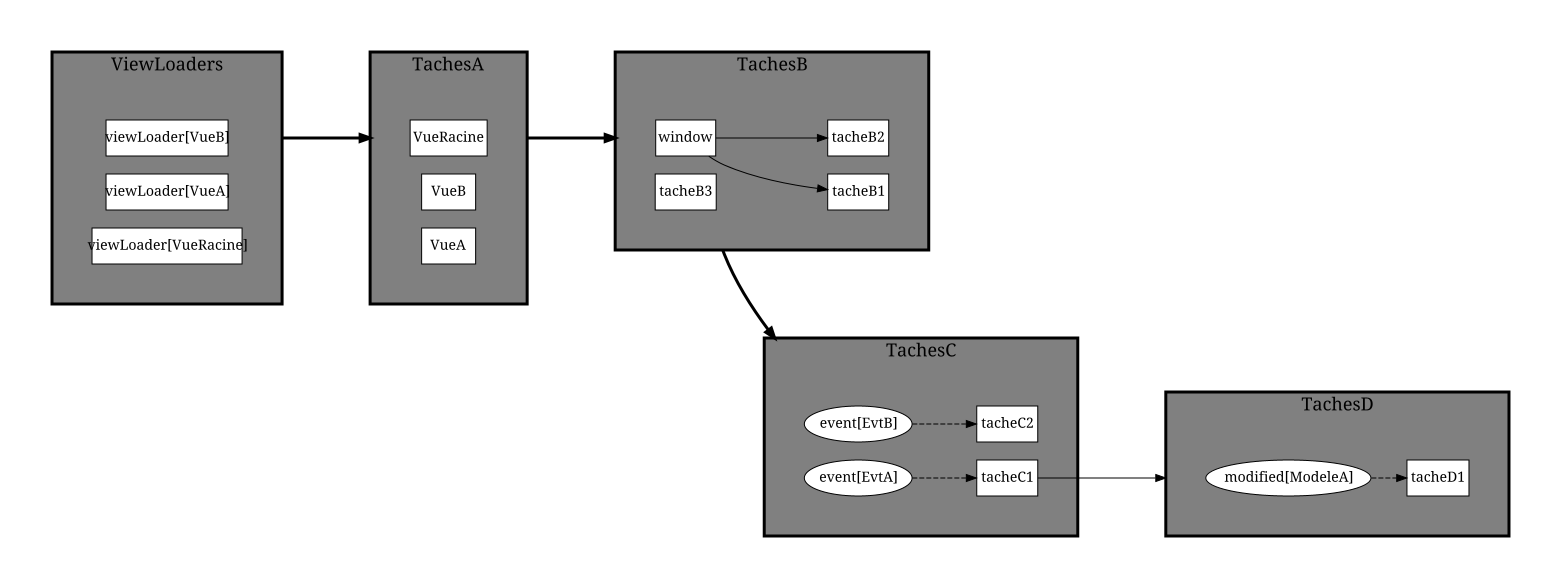

dep03/_storage/graphs/frontend.png	dep04/_storage/graphs/frontend.png
Groupe de tâches TachesB avec une tâche qui affiche la fenêtre et une autre tâche (qui installe la Vue?) Groupe de tâches ViewLoaders (qui charge les fichiers .xml et/ou .css pour la Vue?) Groupe de tâches TachesA (pour créer la vue VueA à partir du ViewLoader?)	Groupe de tâches ViewLoaders charge les fichiers de deux vues de plus Groupe de tâches TachesA permet de créer deux vues de plus Groupe de tâches TachesB affiche la fenêtre et choisit la première vue Groupe de tâches TachesC réagit à des événements (probalement pour naviguer d’une vue à l’autre) Groupe de tâches TachesD observe un modèle (probablement pour l’afficher)

Comparer les fichiers dep03 et dep04 #

• Comparer les répertoires dep03/src et dep04/src avec VSCode:

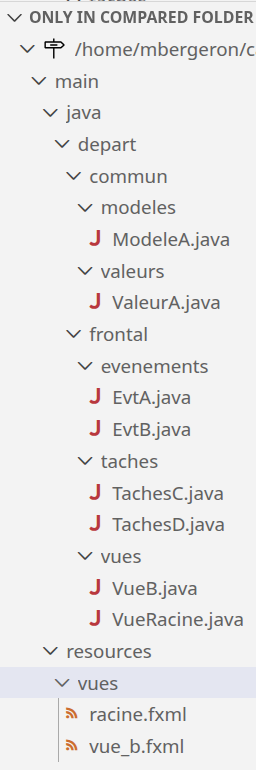

Nouveaux fichiers dans dep04 #

ModeleA et ValeurA Classes pour un modèle et une valeur personnalisée EvtA et EvtB Sûrement les événements de navigation: EvtA pour afficher la vue A? EvtB pour afficher la vue B? TachesC Semblent être les tâches de navigation (tâches pour réagir aux événements A et B) TachesD Semble contenir la tâche qui observe le modèle (et l’affiche?) VueB La deuxième vue qui s’affiche VueRacine Probablement une vue qui sert à afficher une page (une autre Vue)

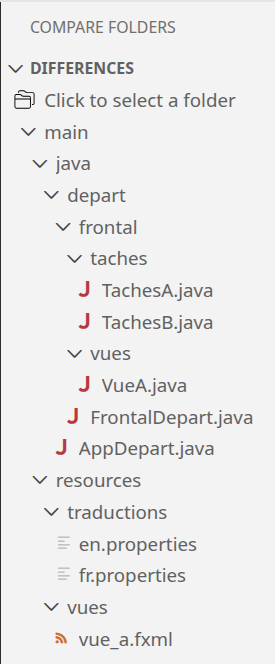

Fichiers différents #

TachesA Sûrement parce qu’on charge 2 vues de plus: VueB et VueRacine TachesB Peut-être pour installer la VueRacine dans le fenêtre VueA Comportement du bouton qui change de page? FrontalDepart et AppDepart Sûrement pour déclarer les nouvelles classes: événements, modèle, valeur, nouvelles vues, etc. vue_a.fxml Bouton en haut du Label plutôt que le contraire

Exemple d’analyse d’un nouveau fichier: ModeleA #

Voici le ModeleA

public class ModeleA implements Model, WatchJson, WriteObjectGraph {

    private boolean attrA = false;
    private double  attrB = 10.0;

    private List<ValeurA> valeurs = new ArrayList<>();

    public void methodeC(VueA vueA) {

        vueA.methodeA(this.toString());
    }

    public String toString() {

        StringBuilder builder = new StringBuilder();

        builder.append("attrA: " + attrA);
        builder.append(System.lineSeparator());

        builder.append("attrB: " + attrB);
        builder.append(System.lineSeparator());
        builder.append(System.lineSeparator());

        builder.append("valeurs: ");
        builder.append(System.lineSeparator());

        for(ValeurA valeur : valeurs) {

            builder.append("  ");
            builder.append(valeur.toString());
            builder.append(System.lineSeparator());
        }

        return builder.toString();
    }

}

Attributs ModeleA #

• on a attrA et attrB
• on a une liste où chaque item est un objet de type ValeurA

À quoi sert methodeC? #

• La méthode reçoit en paramètre une référence à la VueA, convertit l’objet courant en chaîne, puis appelle VueA.methodeA

  public class ModeleA implements Model, WatchJson, WriteObjectGraph {

      //...

      public void methodeC(VueA vueA) {

          vueA.methodeA(this.toString());
      }


• À quoi sert la methodeA?

• En VSCode, placer le curseur sur methodeA et faire F12 (Atteindre la définition)

  • autre option: Ctrl+Clic sur methodeA

• La VueA.methodeA est comme suit:

  public class VueA extends ViewFx {

      @FXML
      private Label labelA;

      // ...

      public void methodeA(String paramA) {
          labelA.setText(paramA);
      }

  }


  • affiche du texte dans un Label

  • renommages possible pour VueA.methodeA:

    • afficher
    • afficherTexte
    • afficherEnBas (de la page)

• En VSCode, revenir à ModeleA: où est appelé la methodeC?

• En VSCode, placer le curseur sur methodeC et faire Alt+Maj+H

  • autre option: Clic-droit => Afficher la hiérarchie des appels

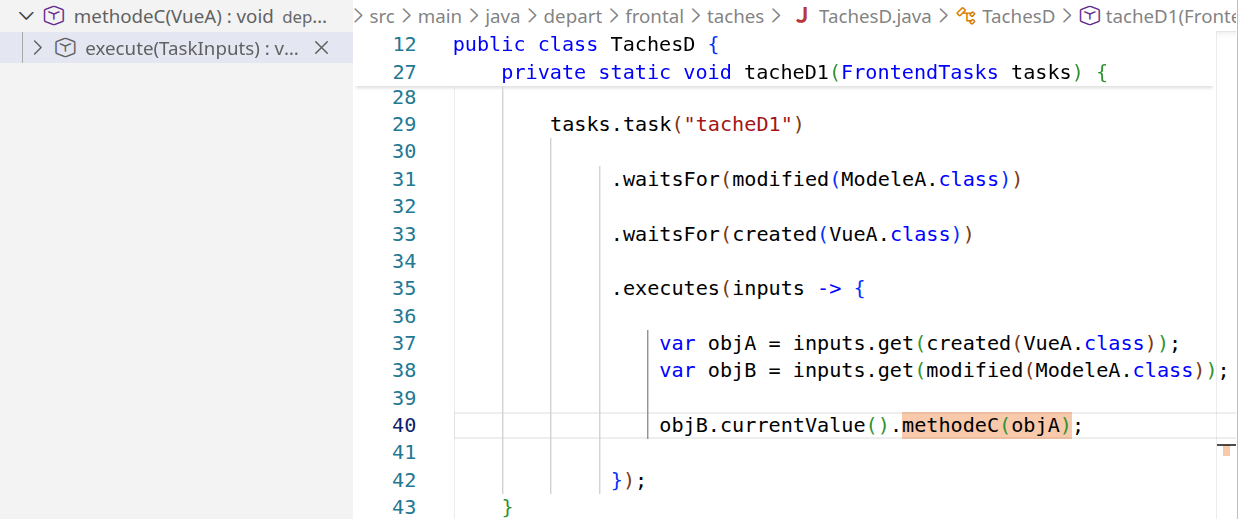

• On sait maintenant que methodeC est appelée dans la tacheD1



• La tacheD1 devrait s’exécuter à chaque fois que le modèle est modifié

  • à cause du waitsFor(modified(ModeleA))

• Vérifier en observant la console:

• Donc la tacheD1 et ModeleA.methodeC servent à afficher le modèle en mode texte sur la VueA dès que le modèle est modifié

• Renommages possibles pour methodeC

  • afficher
  • afficherSur
  • afficherEnModeTexte
  • afficherEnModeTexteSur

Qu’est-ce que ValeurA? #

En VSCode, placer le curseur sur ValeurA et faire F12 (Atteindre la définition)

• autre option: Ctrl+Clic sur ValeurA

VSCode va ouvrir ValeurA:

public class ValeurA implements ModelValue {

    private String attrA;
    private int    attrB;

    @Override
    public String toString() {
        return "[" + attrA + ", " + String.format("%02d", attrB) + "]";
    }

}

• on a attrA et attrB

• on peut s’attendre à des données du genre:

  {
    "_C": "ValeurA",
    "attrB": 8,
    "attrA": "str06"
  }


  ou encore:

  {
    "_C": "ValeurA",
    "attrB": 19,
    "attrA": "str05"
  }


  ou encore:

  {
    "_C": "ValeurA",
    "attrB": 4,
    "attrA": "str03"
  }


• la méthode toString retourne une chaîne avec la valeur des deux attributs:

{
  "_C": "ValeurA",
  "attrB": 8,
  "attrA": "str06"
}

{
  "_C": "ValeurA",
  "attrB": 19,
  "attrA": "str05"
}

{
  "_C": "ValeurA",
  "attrB": 4,
  "attrA": "str03"
}

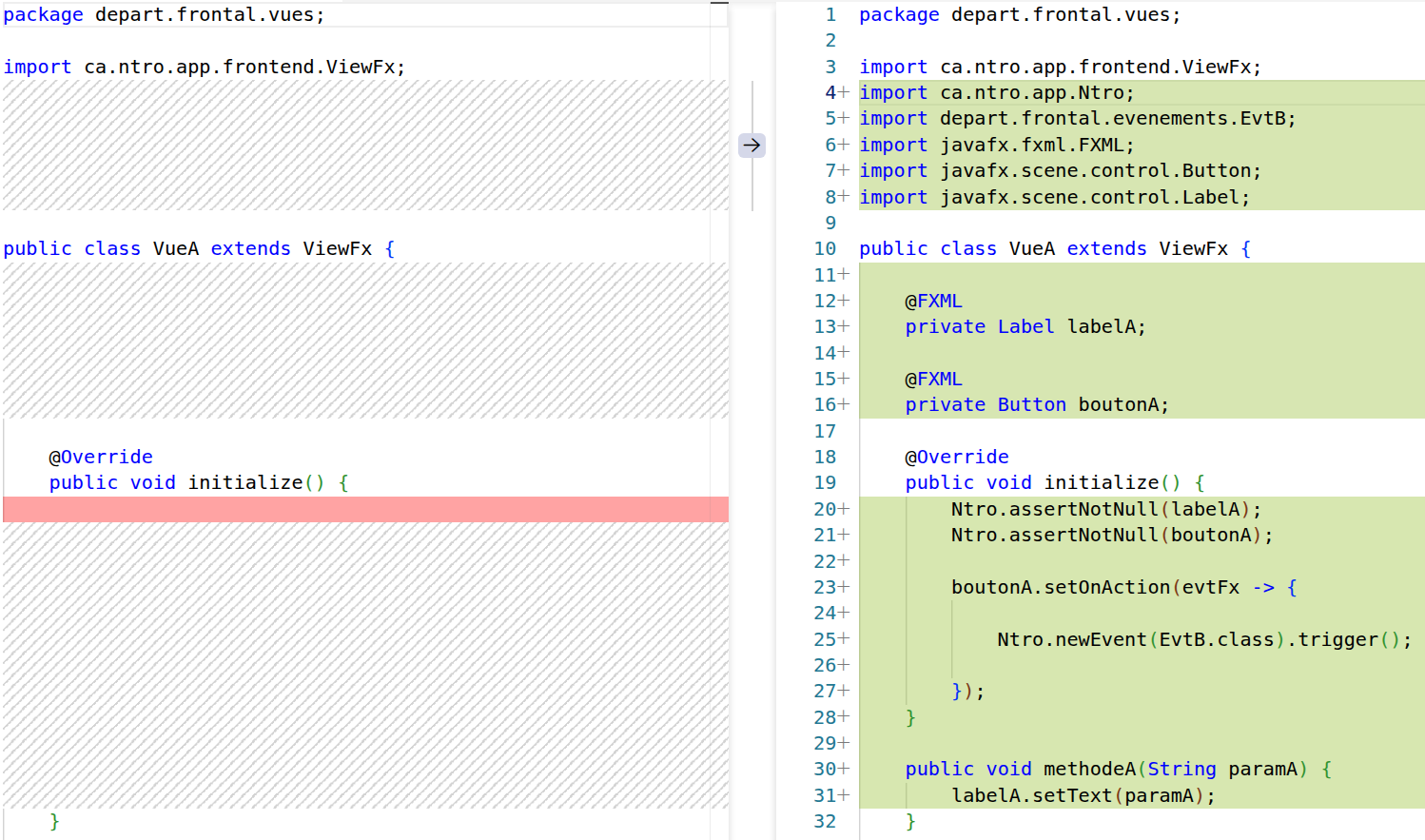

Exemple d’analyse d’un fichier modifié: VueA #

Ajouts à la VueA

• ajout d’attributs @FXML pour récupérer les contrôles

  • labelA
  • boutonA

• ajout de validation qu’on a bien récupéré le contrôle, p.ex.

  • Ntro.assertNotNull(labelA)

• déclenché un événement Ntro quand le boutonA est appuyé:

  boutonA.setOnAction(evtFx -> {

      Ntro.newEvent(EvtB.class).trigger();

  });

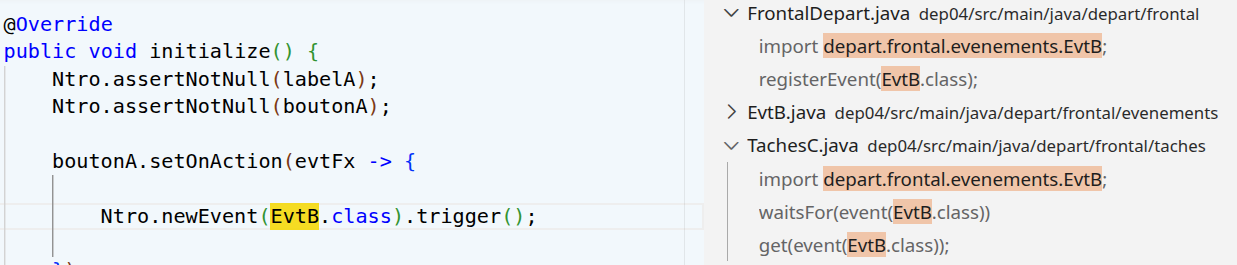

• où est-ce que l’événement EvtB est capté?

• En VSCode, placer le curseur sur EvtB et faire Maj+F12

  • autre option: clic-droit => Atteindre les références

• On voit que EvtB apparaît dans une des TachesC qui fait un waitsFor(EvtB)



• Cliquer sur le waitsFor(EvtB) pour afficher directement la bonne tâche, tacheC2:

  private static void tacheC2(FrontendTasks subTasks) {

      subTasks.task("tacheC2")

           .waitsFor(event(EvtB.class))

           .waitsFor(created(VueRacine.class))

           .waitsFor(created(VueB.class))

           .executes(inputs -> {

               var objD = inputs.get(event(EvtB.class));
               var objE = inputs.get(created(VueRacine.class));
               var objF = inputs.get(created(VueB.class));

               objD.methodeA(objE, objF);

           });

  }


• C’est la tâche qui réagit à l’EvtB et afficher la VueB

• Renommages possibles:

  • EvtB => EvtAfficherVueB

• Vérifier en observant la console
